28.07.2012

Layout in Formularen mit Eclipse Scout

Eine einfache Möglichkeit Formulare zu Formatieren, d.h. ein Layout zu erstellen, sind sogenannte Boxen. Der Eingabedialog soll zwei Boxen enthalten. In der einen Box werden die Basisdaten, wie Name, Datum und Preis erfasst. In der anderen Box wird die URL zu einem Bild eingetragen. Außerdem wird in dieser Box das referenzierte Bild angezeigt.

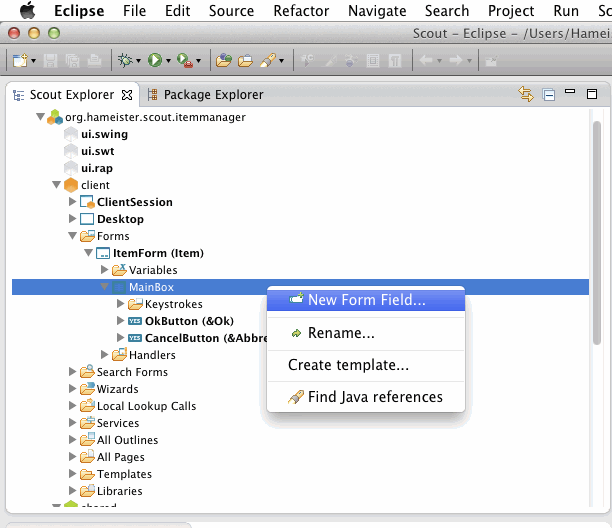

Also selektiert man die MainBox und wählt im Kontextmenü den Eintrag New Form Field... aus:

Create New Project

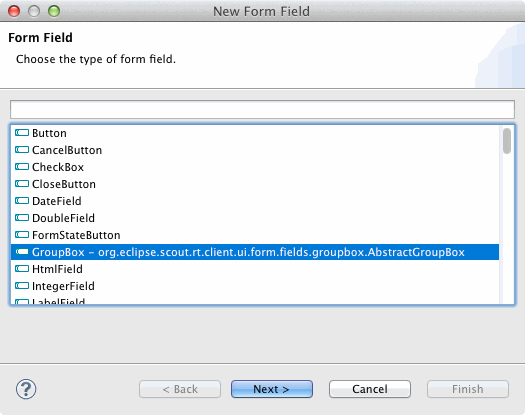

In dem Wizard-Dialog wählt man die GroupBox aus und bestätigt mit Next:

Create New Project

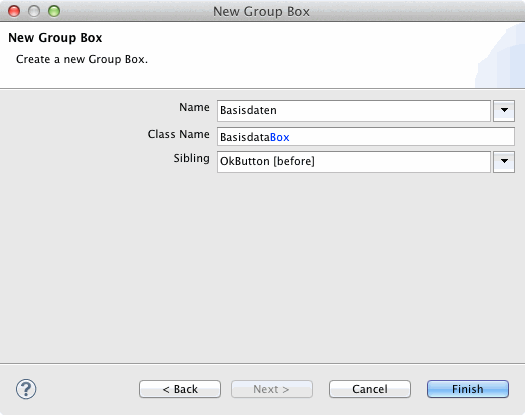

Im nächsten Wizard-Dialog trägt man als Name den Wert Basisdaten ein und gibt eine Übersetzung an. Als Class Name ergibt sich BasisdataBox. Geschlossen wird der Dialog mit Finish.

Create New Project

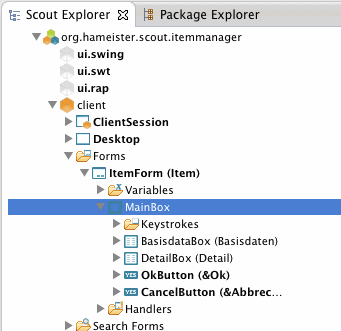

Für die Detailbox geht man analog vor, so dass nach dem Anlegen zwei Boxen unter der MainBox angezeigt werden.

Create New Project
